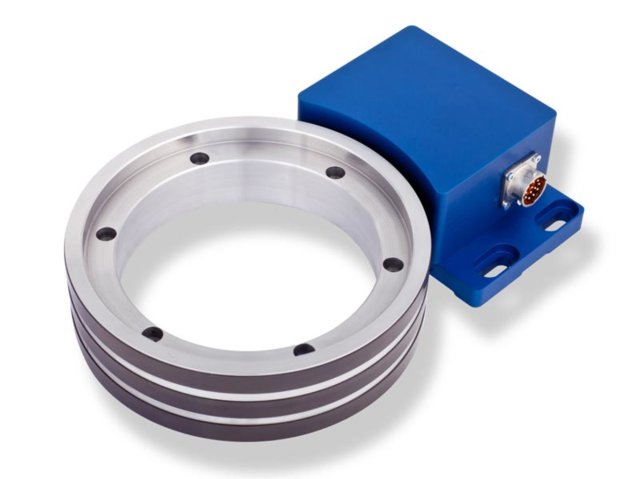

MAGA absolutte singelturn magnetisk enkodere

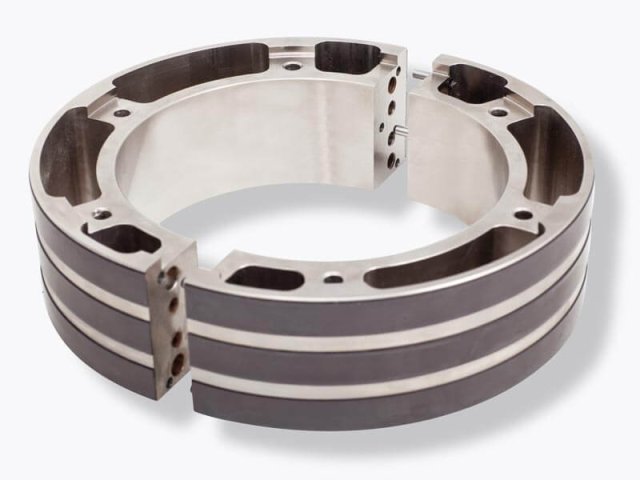

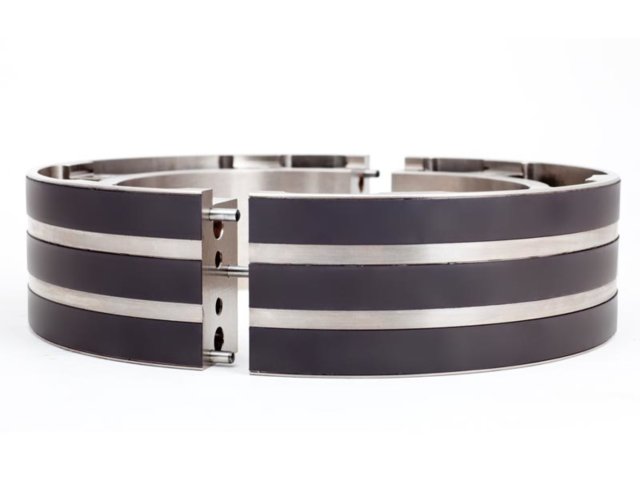

De lagerfrie magnetiske MAGA absolutte kodersystemene er spesielt fleksible; takket være versjonen med pulshjul og skannehode gir de de høyeste nivåene av designfrihet. De er egnet for direkte festing til akseldiameter opp til ca. 1500 mm. Takket være den smale bredden på bare 48 mm er de også spesielt egnet for bruk i trange områder. Pulshjulet er montert direkte på akselen der det også måler høye hastigheter uten problemer. MAGA-kodersystemer er egnet for tøffe driftsforhold, for eksempel for å bestemme aksens nøyaktige posisjon i automatiske kransystemer. Modulvarianten med delt pulshjul tilbyr et praktisk alternativ for ettermontering og oppgradering, eller hvis det ikke er noen ledig akselende tilgjengelig.

Magnetic encoders

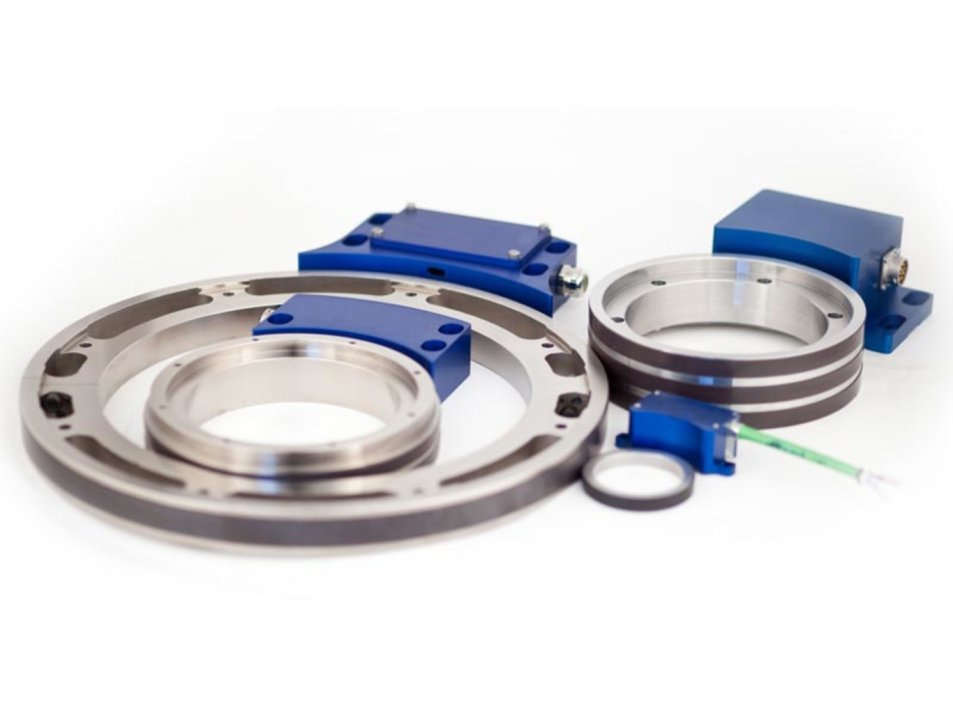

MAGA E, MAGA S, MAGA P

  • Hollow shafts up to approx. Ø 1500 mm and for high speeds
  • Bearingless, extremely rugged and nonwearing, contactless scanning
  • Up to 16 bit singleturn, variety of interfaces
  • Options: Several scanning heads (absolute and/or incremental), stainless-steel ring, split pulse wheel

Construction type

  • Hollow shaft

Output signals / Interfaces

  • HTL, TTL, SSI, Parallel Gray, EtherCAT, Switch output speed
