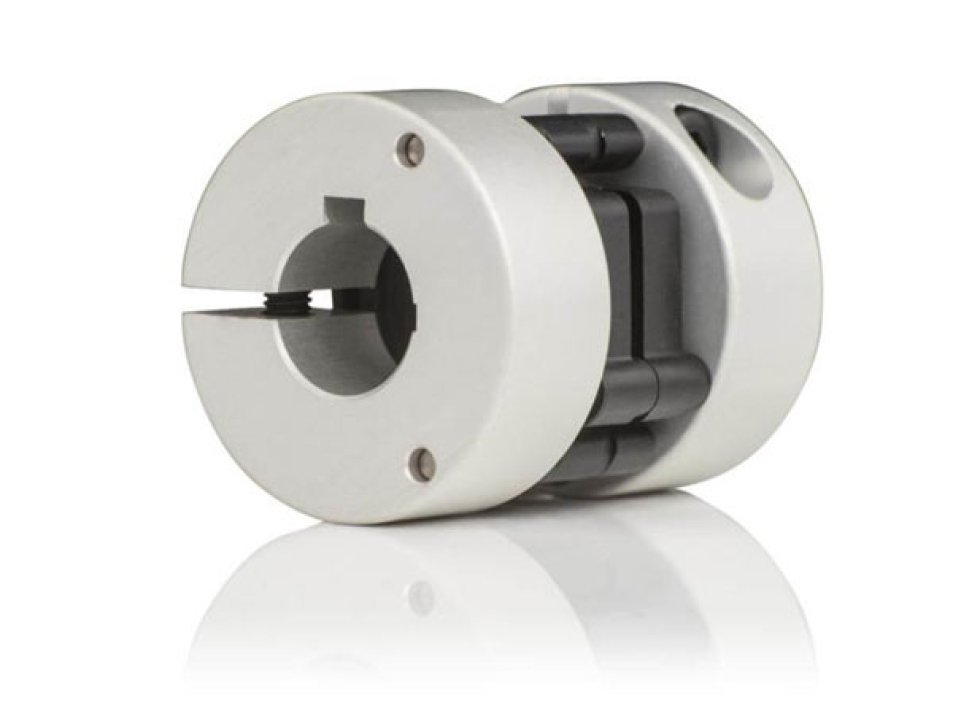

CPS Plug-in kobling
Kort om produktet
For enkoderfester med økt forskyvning (offset) (parallell/aksial).
Slarkfri, torsjonsbestandig og feilsikker og isolert
Forlenget levetid for givere, ulike monteringsalternativer mulig
- Kompensasjon av aksial forskyvning
- Kompensasjon av parallell forskyvning
- Isolasjon mot eksisterende lager-/akselstrømmer vært trange installasjonssituasjoner
- Aksler som viser betydelig aksial bevegelse (opptil 10 mm)
- Radial forskyvning: opptil ±2 mm / aksial forskyvning: opptil ±1,5 mm / vinkelforskyvning: opptil 1,5° Koblingstype
- Aluminiumkobling med plast (galvanisk isolert)
- Boring drivside maks. Ø 40 mm med kilespor eller klemme
- Boring enkoder side maks. Ø 40 mm med kilespor eller klemme
- Ytre diameter Ø 19–75 mm
- Maksimal hastighet/frekvens 25 000 o/min
- Støtmotstand 10 g (kortvarig 100 g)
- Vibrasjonsmotstand 3 g (kortvarig 20 g)
- Temperaturområde –30 °C til +80 °C
- Total lengde 16–73 mm
Datablad og filer
Typiske applikasjoner
-
Energi
-
Tungindustri
-
Kran- & løft
-
Vinsj
