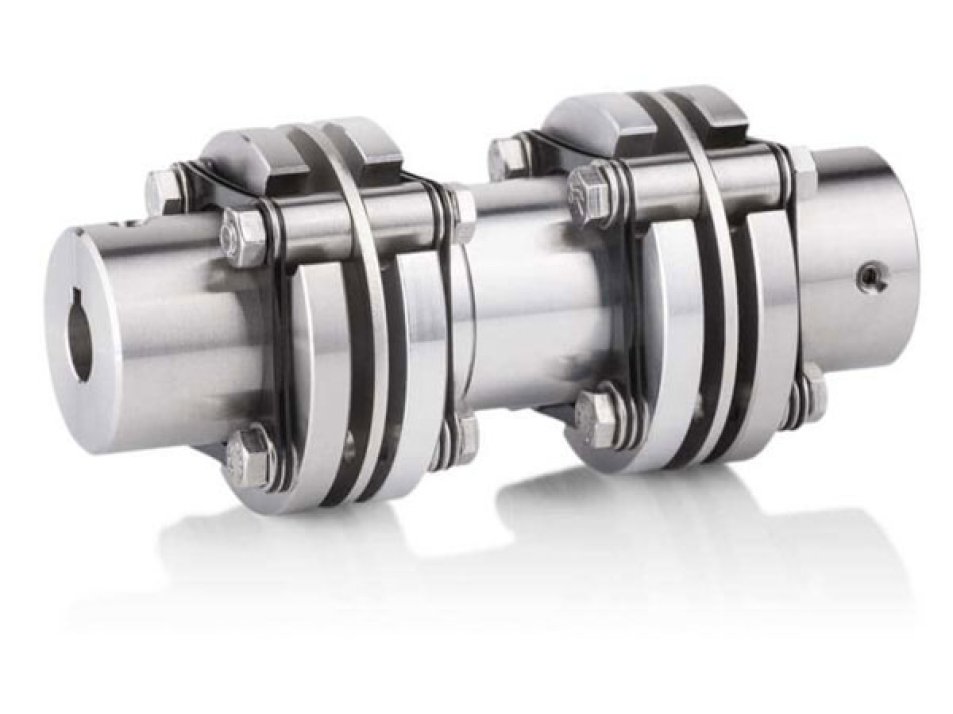

Sikkerhetskoblinger, dobbelt ledd HKDS 5./ HKDS 5.Ex / HKDSI 5

About the product

For enkoder tilkobling som krever funksjonell sikkerhet (PL e)
Passer for fotfester og fester med større forskyvning. Slarkfri, torsjonsbestandig og feilsikker
Forlenget levetid for givere. Alternativer: isolert versjon, Ex-sikker versjon

Bruksområde

• Kompensasjon av aksial forskyvning
• Kompensasjon av parallell forskyvning
• Festpunkter med funksjonssikkerhetskrav (SIL/PL)
• Festpunkter i potensielt eksplosive atmosfærer (ATEX / IECEx)
• Isolasjon mot eksisterende lager-/akselstrømmer

• Monteringsnøyaktighet: Radial forskyvning: opptil ±0,5 mm / aksial forskyvning: opptil ±1,5 mm
• Koblingstype HKDS 5… / HKDS 5… F.eks.: Kobling i rustfritt stål
• HKDSI 5…: Kobling i rustfritt stål med isolasjonsbøssing i plast (elektrisk isolert)
• Boring drivside Ø 22 mm med kilespor
• Boring encoderside HKDS 5… / HKDS 5… F.eks.: Maks. Ø 22 mm med kilespor HKDSI 5…: Maks. Ø 10–14 mm med kilespor (plastisolerende foring)
• Ytre diameter Ø 54 mm
• Maksimal hastighet / frekvens 6000 o/min Støtmotstand 10 g (kortvarig 100 g) Vibrasjonsmotstand 3 g (kortvarig 20 g)
• Temperaturområde HKDS 5…: -50 °C til +120 °C HKDSI 5…: -25 °C til +85 °C HKDS 5… Ex: -50 °C til +70 °C
• Isolasjon mot lager-/akselstrøm HKDS 5… / HKDS 5… Ex: Nei HKDSI 5…: Ja
• Mekaniske alternativer : Isolasjon mot lager-/akselstrøm (type HKDSI)
• Mulighet for montering på større akseldiametre med adapteraksel
• Total lengde 68–120 mm
• Sertifikater / Godkjenninger: Konstruert som sikkerhetskomponent med Feilutelukkelse i henhold til DIN EN ISO 13849-2 (opptil PLe), med CE-samsvarserklæring
• Ekstra sikkerhetsklør sikrer tilgjengelighet selv om fjærskivene brister på grunn av overbelastning
• Fjærskiver laget av høyfast stål med spesiell korrosjonsbeskyttelse
• Ex-bestandig i henhold til ATEX/IECEx: Gass (sone 1 og 2): II 2G Ex h IIC T6 Gb Støv (sone 21 og 22): II 2D Ex h IIIC T85°C Db
