UOM(HJ) 4L / UOM(HJ) 41L SIL 2 (base enhet U-ONE-LWL)

En kompakt baseenhet for universelle enkodersystemene . Det senser og overvåker hastigheter og posisjoner. Denne løsningen ser funksjonsmodulene i sentralbordet, noe som gjør dem spesielt kompakte ved montasje til akselen. Støyfri signaloverføring er garantert per fiberoptisk kabel, selv over lengre avstander. Baseenheter er egnet for bruk både i nye systemer og for oppgraderingsløsninger. Ingen ekstra mekaniske komponenter som overføringsgirkasse, overføringskoblinger eller trinnvise gir er nødvendige for å feste direkte. Systemene er valgfritt sertifisert for sikkerhetsintegrert hastighetsovervåking opp til SIL 2 / PL d.

Universal encoder systems

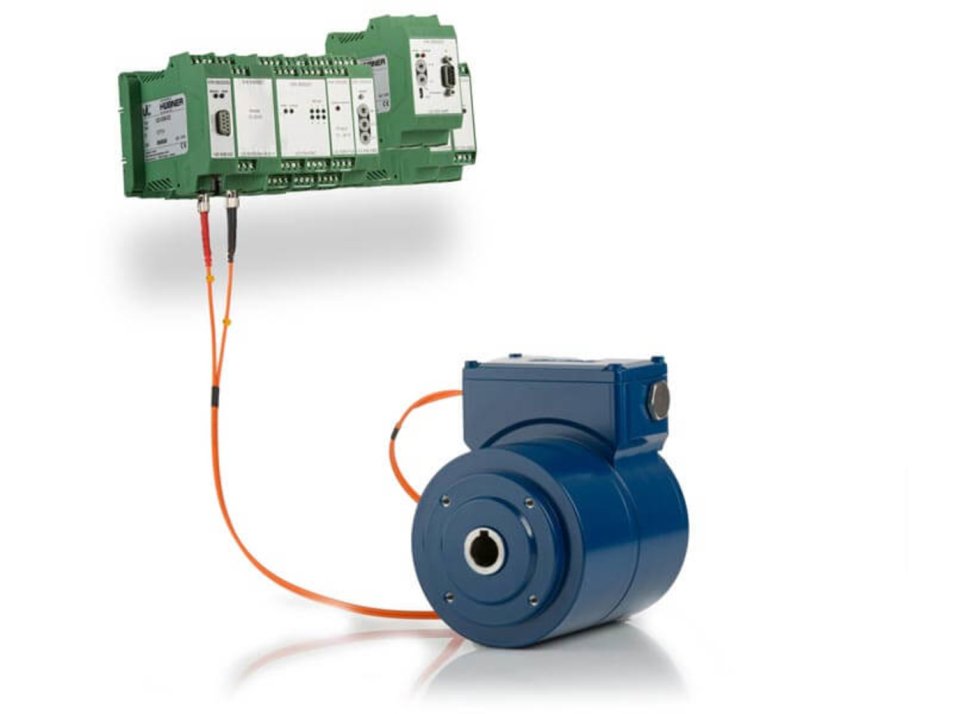

System solution U-ONE-LWL

  • Ø 20 mm Hollow shaft and Ø 14 mm solid shaft (flange or foot mounting)
  • Disturbance free FOC signal transmission to function modules
  • Resolution (12 bit singleturn / 12 bit multiturn)
  • Options: SIL 2 / PL d certification for speed monitoring (UOM(HJ) 41L), isolated ball bearing (hollow shaft)

Construction type

  • Solid shaft (flange), Solid shaft (flange / foot), Hollow shaft

Output signals / Interfaces

  • Switch output speed, Switch output position
