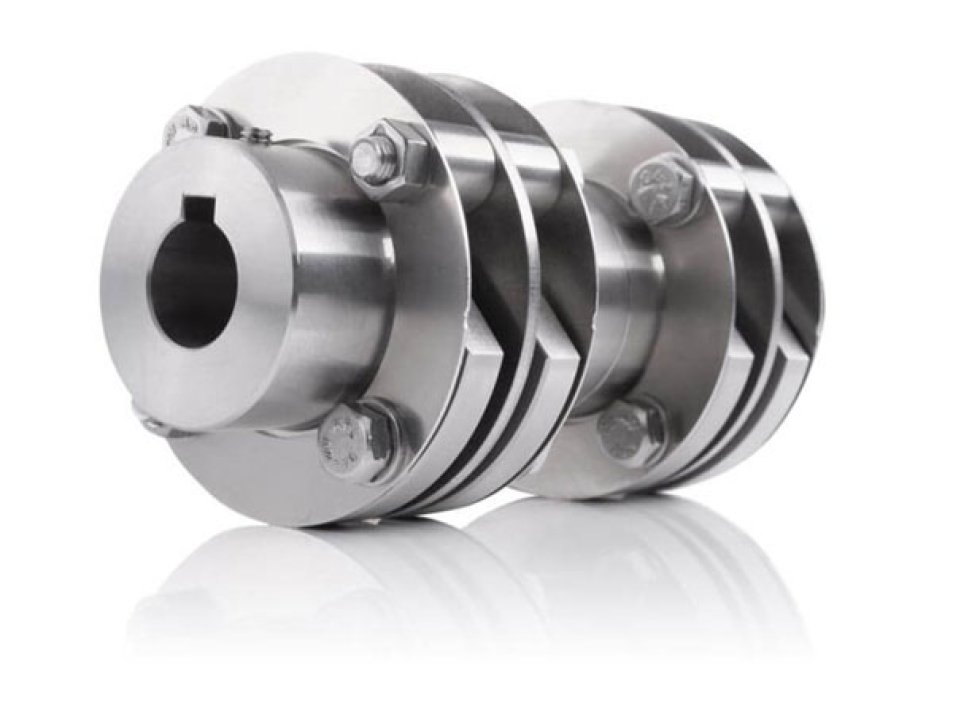

Koblinger dobbelt leddet HKD/HKDI 5

About the product

For enkoder kobling med større forskyvning, f.eks. fotfester
Uten slakk, vridningsbestandig og feilsikker
Forlenget levetid for enkodere, alternativ isolert versjon

Bruksområde

• Kompensasjon av aksial forskyvning
• Kompensasjon av parallell forskyvning
• Isolasjon mot eksisterende lager-/akselstrømmer


• Monteringsnøyaktighet: Radial forskyvning: opptil ±0,5 mm / aksial forskyvning: opptil ±1 mm
• Koblingstype HKD 5…: Kobling i rustfritt stål
• HKDI 5…: Kobling i rustfritt stål med plastskruer (galvanisk isolert)
• Boring drivside maks. Ø 22 mm med kilespor eller klemme
• Boring encoderside maks. Ø 22 mm med kilespor eller klemme
• Ytre diameter Ø 54 mm Maksimal hastighet / frekvens 8000 o/min
• Støtmotstand kortvarig 50 g
• Vibrasjonsmotstand kortvarig 10 g
• Temperaturområde HKD 5…: -50 °C til +120 °C HKDI 5…: -40 °C til +110 °C
• Isolasjon mot lager-/akselstrøm HKD 5…: Nei HKDI 5…: Ja
• Mekaniske alternativer Isolasjon mot lager-/akselstrøm (type HKSI)
• Mulighet for montering på større akseldiametre med adapteraksel
• Total lengde 66–120 mm
